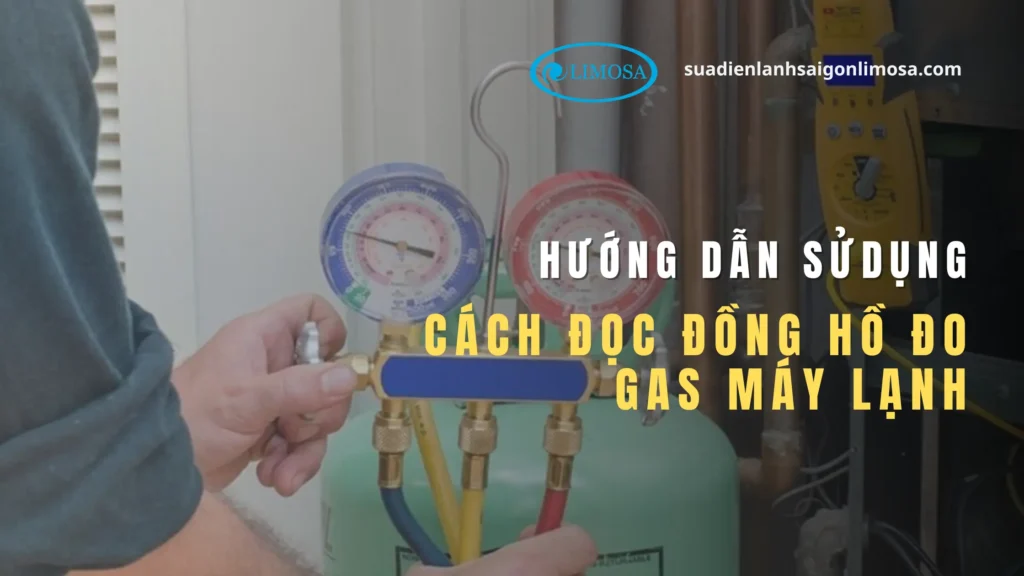

Hướng Dẫn Chi Tiết Cách Đọc Đồng Hồ Đo Gas Máy Lạnh Chính Xác

Việc nắm vững cách đọc đồng hồ đo gas máy lạnh giúp bạn chẩn đoán chính xác tình trạng sức khỏe của thiết bị làm mát tại nhà. Đây là kỹ năng quan trọng để xác định xem máy có bị thiếu hụt hay dư thừa môi chất lạnh hay không. Bài viết sau đây sẽ hướng dẫn bạn từng bước thực hiện thao tác này một cách an toàn và hiệu quả nhất.

Đồng hồ đo gas máy lạnh và những điều cần biết

Đồng hồ đo gas máy lạnh là một thiết bị chuyên dụng quan trọng. Nó giúp đo áp suất của môi chất lạnh bên trong hệ thống, từ đó xác định máy đang hoạt động bình thường, thiếu gas hay dư gas. Việc hiểu rõ về thiết bị này là bước đầu tiên để thực hiện các thao tác kiểm tra và bảo dưỡng đúng chuẩn.

Cấu tạo cơ bản của đồng hồ đo gas đa năng

Một bộ đồng hồ đo gas đa năng thông thường có cấu tạo gồm các bộ phận chính sau:

• Đồng hồ áp suất: Thường có hai đồng hồ, một cho đầu đo áp suất cao (đầu đẩy của máy nén) và một cho đầu đo áp suất thấp (đầu hút của máy nén). Đường kính mặt đồng hồ phổ biến khoảng 80mm.
• Van điều khiển: Bao gồm các van khóa để kiểm soát dòng gas, thường được làm từ hợp kim nhôm hoặc đồng thau chất lượng cao.
• Bộ dây dẫn gas: Gồm 3 ống dẫn chuyên dụng với màu sắc quy ước: ống màu xanh lam kết nối đầu thấp áp, ống màu đỏ kết nối đầu cao áp, và ống màu vàng kết nối với bình gas hoặc máy hút chân không.
• Thân và vỏ bảo vệ: Thân thường được đúc từ vật liệu bền, và đồng hồ có thể được bọc lớp cao su chịu dầu để bảo vệ khỏi va đập và môi trường.

Các loại đồng hồ đo gas phổ biến trong sửa chữa máy lạnh

Khi tìm hiểu cách đọc đồng hồ đo gas máy lạnh, bạn sẽ gặp hai loại chính:

• Đồng hồ cơ (Đồng hồ kim): Hoạt động dựa trên nguyên lý cơ học, sử dụng ống Bourdon. Khi áp suất gas thay đổi, ống này giãn ra hoặc co lại, làm kim chỉ quay trên mặt số. Loại này đơn giản, tin cậy và có giá thành hợp lý.
• Đồng hồ điện tử (Đồng hồ kỹ thuật số): Sử dụng cảm biến để đo áp suất và hiển thị kết quả số trên màn hình LCD. Loại này thường có độ chính xác cao hơn, dễ đọc trong điều kiện thiếu sáng và có thể chuyển đổi đơn vị dễ dàng.

Ý nghĩa của các ký hiệu và đơn vị trên mặt đồng hồ

Khi nhìn vào mặt đồng hồ bạn sẽ thấy rất nhiều con số và vạch chia khiến người mới bắt đầu cảm thấy bối rối. Việc hiểu rõ ý nghĩa của chúng là chìa khóa để thực hiện cách đọc đồng hồ đo gas máy lạnh thành công. Bảng dưới đây sẽ giải thích chi tiết các thông số này.

Chuẩn bị gì trước khi tiến hành đọc đồng hồ đo gas

Việc chuẩn bị kỹ càng không chỉ đảm bảo cho quá trình đo đạc diễn ra suôn sẻ mà còn là yếu tố then chốt cho sự an toàn của người thực hiện và hệ thống máy lạnh.

Các dụng cụ và thiết bị cần thiết đi kèm đồng hồ đo gas

Để thực hiện kiểm tra hoặc nạp gas một cách bài bản, bạn cần chuẩn bị đầy đủ các dụng cụ sau:

• Bộ đồng hồ đo gas đa năng: Là thiết bị chính, nên chọn loại phù hợp với loại gas máy lạnh của bạn (ví dụ: R32, R410A có áp suất cao hơn R22).
• Máy hút chân không: Dùng để loại bỏ không khí và hơi ẩm khỏi hệ thống trước khi nạp gas mới, đảm bảo hiệu suất hoạt động.
• Bình gas lạnh chính hãng: Đúng loại gas mà nhà sản xuất máy lạnh quy định.
• Dụng cụ bảo hộ cá nhân: Bao gồm kính bảo hộ, găng tay cách nhiệt và khẩu trang.
• Cờ lê, mỏ lết: Để kết nối các đầu nối một cách chắc chắn.

Những lưu ý an toàn quan trọng khi thao tác với gas máy lạnh

Gas máy lạnh có thể gây nguy hiểm nếu không được xử lý đúng cách. Hãy luôn ghi nhớ các nguyên tắc an toàn sau:

• Thông gió tốt: Luôn làm việc trong không gian thoáng khí để tránh tình trạng gas tích tụ, có thể gây ngạt hoặc cháy nổ với một số loại gas dễ cháy.
• Không mở đồng thời van cao áp và thấp áp: Thao tác này có thể khiến gas di chuyển áp suất cao đột ngột về phía áp suất thấp, gây hư hỏng thiết bị hoặc nguy hiểm.
• Tránh tiếp xúc trực tiếp: Gas lạnh có thể gây bỏng lạnh (tê cóng) khi tiếp xúc với da. Tuyệt đối không xả gas trực tiếp ra môi trường.
• Kiểm tra rò rỉ: Sau khi kết nối, luôn dùng nước xà phòng hoặc máy dò rò rỉ để kiểm tra các mối nối trước khi vận hành hệ thống.
• Đọc kỹ hướng dẫn: Mỗi bộ đồng hồ có thể có đặc điểm riêng, hãy làm quen với nó trước khi sử dụng.

Hướng dẫn từng bước đọc chỉ số đồng hồ đo gas máy lạnh

Đây là phần quan trọng nhất giúp bạn nắm bắt được quy trình kiểm tra áp suất gas đúng kỹ thuật. Việc thực hiện tuần tự các bước trong cách đọc đồng hồ đo gas máy lạnh sẽ giảm thiểu sai sót. Chúng ta sẽ đi từ việc kết nối cho đến việc phân tích số liệu hiển thị.

Quy trình này áp dụng cho hầu hết các dòng máy lạnh dân dụng hiện nay từ máy thường đến máy Inverter. Bạn hãy thao tác chậm rãi và quan sát kỹ lưỡng các kết nối trước khi mở van. Sau đây là hướng dẫn chi tiết từng bước một.

Bước 1 Kết nối đồng hồ đo vào hệ thống máy lạnh đúng chuẩn

Đầu tiên bạn cần xác định đúng vị trí các van dịch vụ nằm trên cục nóng của máy điều hòa không khí. Dây màu xanh của đồng hồ áp suất thấp sẽ được nối vào cổng hút của máy nén có kích thước ống lớn hơn. Dây màu đỏ áp suất cao nối vào cổng đẩy nếu máy có thiết kế cổng này.

Bạn cần vặn chặt các đầu tán dây nối bằng tay trước rồi mới dùng kìm siết nhẹ để đảm bảo kín khí. Hãy chắc chắn rằng hai van khóa trên tay cầm đồng hồ đều đang ở trạng thái đóng chặt. Lúc này bạn có thể khởi động máy lạnh và chờ khoảng 15 phút cho hệ thống ổn định.

Bước 2 Phân biệt và đọc chính xác chỉ số trên đầu áp suất cao và áp suất thấp

Khi máy nén hoạt động thì kim đồng hồ sẽ bắt đầu di chuyển và chỉ thị mức áp suất thực tế trong đường ống. Cách đọc đồng hồ đo gas máy lạnh chuẩn là bạn nhìn vào thang đo PSI vòng ngoài cùng. Đồng hồ màu xanh sẽ cho biết áp suất bay hơi tại dàn lạnh.

Đối với đồng hồ màu đỏ thì nó sẽ hiển thị áp suất ngưng tụ tại dàn nóng nếu bạn kết nối được vào đường cao áp. Bạn cần giữ tầm mắt vuông góc với mặt kính đồng hồ để tránh lỗi sai số do góc nhìn nghiêng. Hãy ghi lại con số mà kim chỉ thị đang dừng lại ổn định nhất.

Bước 3 Xác định mức gas theo chỉ số áp suất và nhiệt độ môi trường

Sau khi có được chỉ số PSI thì bạn cần đối chiếu với nhiệt độ môi trường hiện tại để biết gas đang thiếu hay đủ. Nhiệt độ càng cao thì áp suất gas trong hệ thống sẽ càng tăng lên và ngược lại. Bạn nhìn vào các vòng tròn nhỏ bên trong có ghi loại gas tương ứng.

Ví dụ nếu bạn dùng gas R22 và kim chỉ 70 PSI thì bạn dóng xuống vòng nhiệt độ R22 xem tương ứng bao nhiêu độ C. Nếu nhiệt độ bay hơi quá thấp so với chuẩn thì máy đang bị thiếu gas. Việc kết hợp đọc cả áp suất và nhiệt độ sẽ cho kết quả chẩn đoán chính xác nhất.

Giải mã các chỉ số và tình huống thường gặp trên đồng hồ đo

Không phải lúc nào kim đồng hồ cũng đứng yên ở một vị trí lý tưởng mà nó sẽ biến thiên theo điều kiện thực tế. Để thành thạo cách đọc đồng hồ đo gas máy lạnh bạn cần hiểu ý nghĩa các biến động này. Chúng tôi sẽ cung cấp các thông số chuẩn để bạn dễ dàng so sánh.

Việc nhận biết sớm các dấu hiệu bất thường qua chỉ số áp suất giúp ngăn chặn hư hỏng nặng cho máy nén. Bạn cũng có thể phân biệt được lỗi do tắc ẩm hay do hỏng van tiết lưu. Dưới đây là bảng áp suất tiêu chuẩn và các tình huống phổ biến.

Bảng áp suất gas máy lạnh chuẩn ứng với từng nhiệt độ

Mỗi loại gas lạnh sẽ có một dải áp suất hoạt động riêng biệt mà người thợ cần ghi nhớ hoặc tra cứu. Bảng dưới đây tổng hợp mức áp suất hút tiêu chuẩn (đường về) của các loại gas phổ biến tại nhiệt độ môi trường khoảng 30 độ C đến 35 độ C.

Cách nhận biết máy lạnh thiếu gas dư gas qua chỉ số đồng hồ

Việc chẩn đoán bệnh thiếu hay thừa gas trở nên đơn giản hơn nhiều khi bạn quan sát kỹ các chỉ số. Khi thực hiện cách đọc đồng hồ đo gas máy lạnh và thấy áp suất thấp hơn mức chuẩn thì khả năng cao là thiếu gas. Dấu hiệu đi kèm thường là ống đồng nhỏ bị bám tuyết trắng xóa.

Ngược lại nếu kim đồng hồ chỉ cao hơn mức tiêu chuẩn quá nhiều thì máy đang bị dư gas hoặc dàn nóng quá bẩn giải nhiệt kém. Tình trạng dư gas sẽ làm máy chạy nặng tải và dòng điện tăng cao gây ngắt lốc. Bạn cần xả bớt gas hoặc vệ sinh dàn nóng để đưa áp suất về mức ổn định.

Ý nghĩa của kim đồng hồ dao động hoặc bất thường

Đôi khi kim đồng hồ không đứng yên mà rung lắc hoặc dao động liên tục khiến việc đọc chỉ số trở nên khó khăn. Nếu kim rung nhẹ quanh một điểm thì đây là hiện tượng bình thường do sự nén nhả của piston máy nén. Tuy nhiên nếu kim dao động mạnh với biên độ lớn thì hệ thống đang có vấn đề.

Hiện tượng kim nhảy lên xuống bất thường thường báo hiệu trong hệ thống lạnh có lẫn không khí hoặc hơi ẩm. Cũng có thể van tiết lưu hoặc cáp phun đang bị nghẹt đóng mở không đều. Lúc này bạn cần tắt máy và kiểm tra lại toàn bộ quy trình hút chân không nạp gas.

Những sai số thường gặp và cách khắc phục khi đọc đồng hồ đo gas

Ngay cả với dụng cụ tốt, sai số vẫn có thể xảy ra. Việc nhận biết và khắc phục chúng sẽ nâng cao độ tin cậy của phép đo.

Nguyên nhân và cách hiệu chuẩn đồng hồ đo gas sai số

Đồng hồ có thể cho kết quả không chính xác do một số nguyên nhân:

• Rơ rỉ bên trong: Gioăng phớt bị lão hóa, hở có thể làm sai lệch áp suất.
• Ảnh hưởng nhiệt độ môi trường quá cao/quá thấp: Hoạt động trong điều kiện khắc nghiệt lâu ngày có thể ảnh hưởng đến độ chính xác.
• Sốc cơ học: Rơi, va đập mạnh có thể làm lệch kim hoặc hỏng cơ cấu bên trong.
  Cách khắc phục: Với đồng hồ cơ, việc hiệu chuẩn thường cần thiết bị chuyên dụng và nên được thực hiện bởi các trung tâm bảo hành. Với đồng hồ điện tử, có thể có chức năng “zero” để về điểm gốc. Cách tốt nhất là so sánh đồng hồ của bạn với một đồng hồ khác đã được kiểm định để đánh giá độ lệch.

Xem thêm: khí gas máy lạnh có độc không ?

Các lỗi thường gặp khi kết nối đồng hồ và cách xử lý

Lỗi trong quá trình kết nối có thể dẫn đến đo sai hoặc nguy hiểm:

• Lỗi không xả khí trong ống dẫn: Trước khi kết nối vào hệ thống máy lạnh, cần xả một lượng nhỏ gas từ ống màu vàng để đẩy không khí trong ống đồng hồ ra ngoài. Nếu không, không khí sẽ đi vào hệ thống, gây áp suất cao giả và giảm hiệu suất làm lạnh.
• Lỗi kết nối lỏng lẻo: Gây rò rỉ gas, vừa nguy hiểm vừa làm áp suất đọc được thấp hơn thực tế. Luôn siết chặt các khớp nối bằng tay sau đó dùng cờ lê siết thêm một chút.
• Nhầm lẫn đầu kết nối: Kết nối nhầm ống cao áp vào đầu thấp áp và ngược lại có thể làm hỏng đồng hồ đo áp suất thấp. Hãy luôn ghi nhớ quy tắc màu sắc: Xanh – Thấp, Đỏ – Cao.

Câu hỏi thường gặp khi đọc đồng hồ đo gas máy lạnh

Áp suất gas bao nhiêu là chuẩn cho máy lạnh nhà tôi?
Không có một con số cố định. Áp suất chuẩn phụ thuộc vào loại gas (R22, R32, R410A), công suất máy và quan trọng nhất là nhiệt độ môi trường tại thời điểm đo. Bạn cần tra cứu bảng áp suất tương ứng.

Tại sao kim đồng hồ áp suất thấp lại chỉ vào vùng chân không (âm)?
Đây thường là dấu hiệu hệ thống bị tắc nghẽn nghiêm trọng, có thể do tắc ẩm hoặc tắc bẩn. Bạn nên tắt máy ngay và liên hệ thợ chuyên nghiệp để kiểm tra.

Có thể tự nạp gas bổ sung tại nhà bằng đồng hồ đo được không?
Về mặt kỹ thuật là có thể nếu bạn có dụng cụ và gas phù hợp. Tuy nhiên, việc này tiềm ẩn nhiều rủi ro như nạp quá tải gây hỏng máy nén, rò rỉ gas nguy hiểm, hoặc nạp sai loại gas. Khuyến cáo nên nhờ thợ có chuyên môn thực hiện.

Đồng hồ cơ và đồng hồ điện tử loại nào tốt hơn?
Đồng hồ cơ bền bỉ, giá thành hợp lý và không cần pin. Đồng hồ điện tử chính xác hơn, dễ đọc số và thường có nhiều tính năng hơn. Lựa chọn tùy thuộc vào nhu cầu và ngân sách của bạn.

Làm thế nào để biết đồng hồ đo của tôi còn chính xác?
Bạn có thể kiểm tra bằng cách so sánh với một đồng hồ khác đã được đảm bảo độ chính xác. Ngoài ra, khi không kết nối vào hệ thống, kim đồng hồ cơ phải chỉ đúng số 0. Nếu bị lệch, đồng hồ có thể cần hiệu chuẩn.

Gas máy lạnh có mùi không và làm sao phát hiện rò rỉ?
Hầu hết các loại gas máy lạnh hiện đại không màu, không mùi. Để phát hiện rò rỉ, bạn nên dùng dung dịch xà phòng bôi lên các mối nối khi hệ thống có áp suất, hoặc tốt nhất là sử dụng máy dò rò rỉ điện tử chuyên dụng

Hy vọng qua bài viết này bạn đã nắm được những kiến thức cốt lõi về cách đọc đồng hồ đo gas máy lạnh đúng kỹ thuật. Việc hiểu rõ các chỉ số áp suất không chỉ giúp bạn giám sát quy trình sửa chữa mà còn giúp bảo vệ máy lạnh hoạt động bền bỉ hơn. Nếu bạn gặp bất kỳ khó khăn nào trong quá trình kiểm tra hoặc cần nạp gas chuẩn xác hãy liên hệ ngay với Sửa Điện Lạnh Sài Gòn Limosa để được hỗ trợ kịp thời và chuyên nghiệp nhất.
