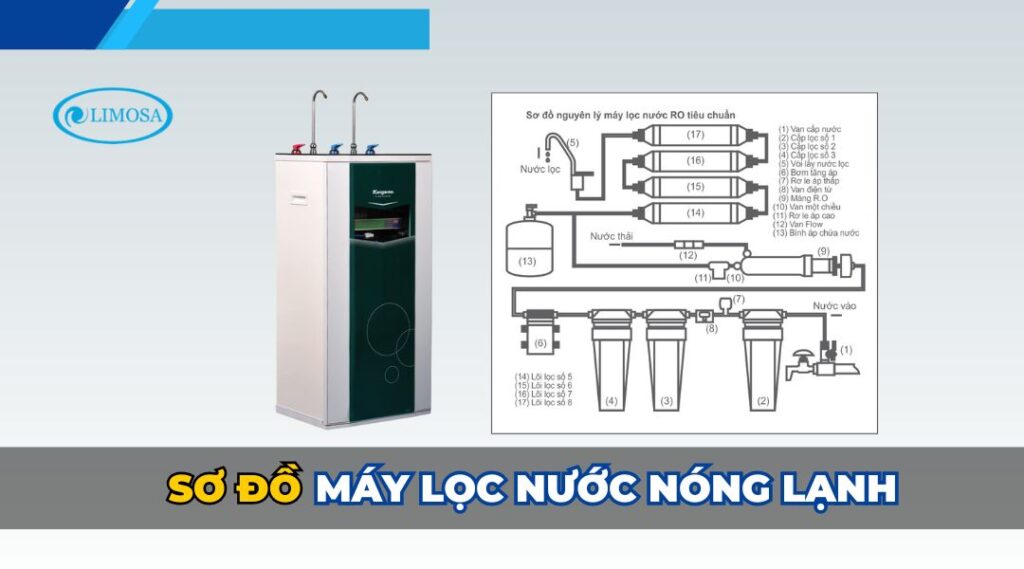

Máy lọc nước nóng lạnh là thiết bị không thể thiếu trong nhiều gia đình và văn phòng hiện đại, giúp cung cấp nguồn nước sạch với hai chế độ tiện lợi: nóng và lạnh. Để hiểu rõ hơn về nguyên lý hoạt động cũng như cách các bộ phận phối hợp với nhau trong quá trình lọc và điều chỉnh nhiệt độ nước, việc tìm hiểu sơ đồ cấu tạo máy là điều cần thiết. Hãy cùng Sửa Điện Lạnh Sài Gòn Limosa khám phá sơ đồ máy lọc nước nóng lạnh dưới đây để nắm bắt tổng quan cấu trúc bên trong và nguyên lý vận hành của thiết bị này.

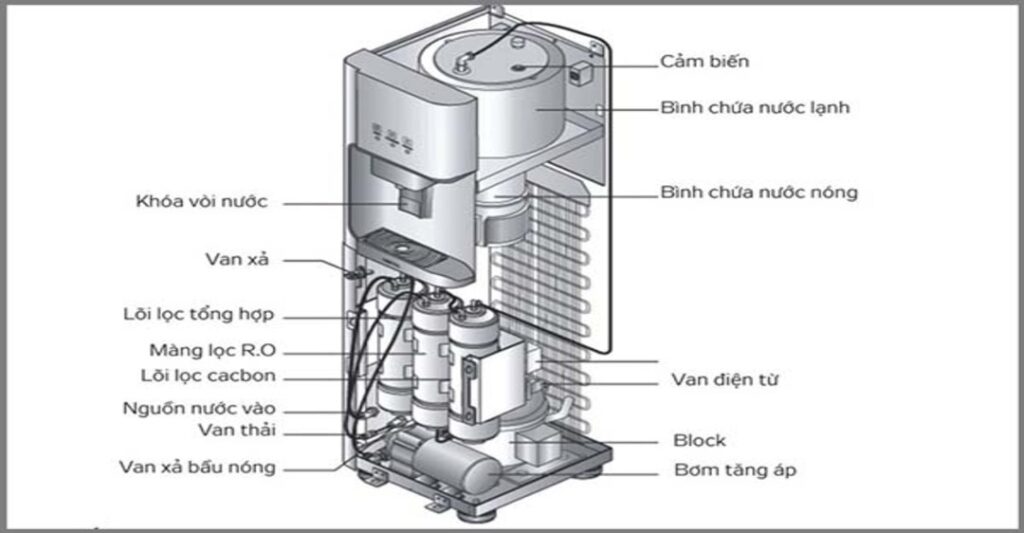

Một máy lọc nước nóng lạnh thường bao gồm các bộ phận chính như sau:
Bình chứa nước đầu vào: Nơi chứa nước trước khi được lọc, thường nối trực tiếp với nguồn nước máy hoặc nước đã qua xử lý sơ cấp.
Hệ thống lọc: Bao gồm nhiều lõi lọc như: lõi PP (lọc cặn thô), lõi than hoạt tính (hấp thụ mùi, chất hữu cơ), màng RO/Nano (loại bỏ vi khuẩn, kim loại nặng…). Các lõi lọc này đóng vai trò quan trọng trong việc đảm bảo chất lượng nước đầu ra.
Bình chứa nước đã lọc: Sau khi qua hệ thống lọc, nước sạch sẽ được chứa tách riêng để chuyển sang hai ngăn nóng/lạnh.
Bộ phận làm nóng: Gồm thanh đốt điện trở, nhiệt kế, rơ le nhiệt để đun nước đến khoảng 85 – 95°C và giữ nóng ổn định.
Bộ phận làm lạnh: Có thể sử dụng chip bán dẫn (Peltier) hoặc máy nén lạnh. Làm lạnh nước đến khoảng 10 – 15°C. Có bình chứa lạnh riêng biệt để giữ nhiệt.
Vòi lấy nước: Gồm 2 vòi nóng/lạnh riêng biệt, có khóa an toàn với vòi nóng để tránh gây bỏng khi sử dụng.
Bảng điều khiển và cảm biến: Điều chỉnh nhiệt độ, bật/tắt chức năng làm nóng/lạnh, đèn báo hoạt động…
2. Nguyên lý hoạt động của máy lọc nước nóng lạnh
Máy lọc nước nóng lạnh không chỉ giúp loại bỏ các tạp chất trong nước mà còn cung cấp nguồn nước với hai mức nhiệt độ khác nhau: nóng và lạnh, phục vụ đa dạng nhu cầu sử dụng. Thiết bị này hoạt động dựa trên ba nguyên lý chính: lọc nước – làm nóng – làm lạnh.

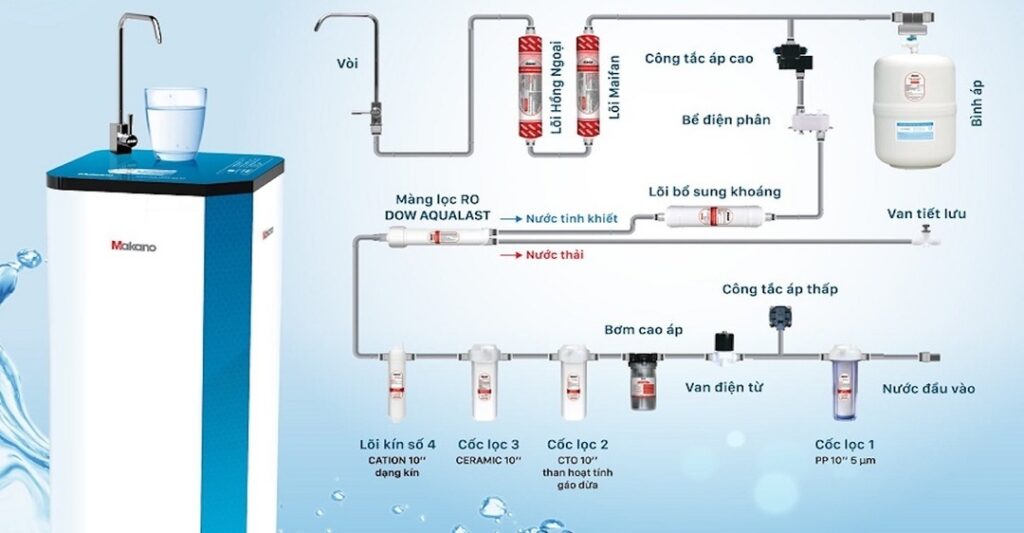

2.1. Nguyên lý lọc nước
Nước đầu vào sẽ đi qua hệ thống các lõi lọc nhiều tầng, thường bao gồm:
Lõi lọc thô: Loại bỏ bụi bẩn, rong rêu, cặn lớn.
Lõi than hoạt tính: Hấp thụ clo dư, mùi lạ, chất hữu cơ độc hại.
Màng RO hoặc Nano: Loại bỏ vi khuẩn, virus, kim loại nặng, mang đến nguồn nước tinh khiết.
Sau quá trình lọc, nước sẽ được phân bổ vào các bình chứa nóng và lạnh riêng biệt.
2.2. Nguyên lý làm nóng
Bộ phận làm nóng sử dụng điện trở nhiệt (thanh đốt) để đun nước đến khoảng 85 – 95°C.
Có tích hợp rơ-le nhiệt và cảm biến an toàn, giúp:
Ngắt điện khi đạt đến nhiệt độ cài đặt.
Bảo vệ thiết bị khi nước cạn, tránh cháy nổ.
Nước sau khi đun sẽ được giữ nóng trong bình cách nhiệt.
2.3. Nguyên lý làm lạnh
Máy lọc nước lạnh hiện nay thường dùng 1 trong 2 công nghệ sau:
Hệ thống làm lạnh bằng block (máy nén gas): Hoạt động tương tự như tủ lạnh. Hệ thống này cho khả năng làm lạnh nhanh và sâu, nhiệt độ có thể xuống tới 10°C.
Hệ thống làm lạnh bằng chip bán dẫn (Peltier): Phù hợp với các dòng máy nhỏ gọn, không dùng gas. Hệ thống này làm lạnh vừa phải, khoảng 15 – 20°C, tiết kiệm điện hơn.
Cả hai công nghệ đều sử dụng bình lạnh riêng biệt, có lớp cách nhiệt giữ nhiệt độ ổn định.
3. Tính năng và lợi ích của máy lọc nước nóng lạnh
Không chỉ đơn thuần là một thiết bị lọc nước, máy lọc nước nóng lạnh còn tích hợp nhiều tiện ích hiện đại, mang đến trải nghiệm sử dụng vượt trội cho người dùng. Hãy cùng tìm hiểu những tính năng nổi bật và lợi ích thực tế mà thiết bị này mang lại trong đời sống hằng ngày.
Tiện lợi tối đa: Có nước nóng/lạnh sử dụng ngay mà không cần chờ đun hoặc làm lạnh thủ công.
Tiết kiệm chi phí: Không còn phải mua nước đóng chai hoặc tốn điện đun nước bằng thiết bị riêng lẻ.
An toàn cho sức khỏe: Nguồn nước sạch, đạt chuẩn, đảm bảo loại bỏ tạp chất gây hại.
Phù hợp cho nhiều nhu cầu: Dùng được trong sinh hoạt gia đình, nơi làm việc, cơ sở giáo dục hoặc y tế.
Thân thiện với môi trường: Giảm thiểu rác thải nhựa từ nước đóng chai.
4. Lưu ý khi sử dụng máy lọc nước nóng lạnh
Để máy lọc nước nóng lạnh hoạt động hiệu quả, bền bỉ và đảm bảo an toàn khi sử dụng, bạn cần lưu ý một số điểm sau:
Đặt máy ở vị trí bằng phẳng, khô ráo: Tránh nơi ẩm thấp, dễ tiếp xúc với nước mưa hoặc ánh nắng trực tiếp để tránh hư hỏng linh kiện điện.
Sử dụng đúng nguồn điện: Đảm bảo ổ cắm điện có tiếp đất và đúng công suất theo hướng dẫn của nhà sản xuất.
Không bật chế độ làm nóng và làm lạnh cùng lúc (nếu có tùy chọn): Việc này có thể gây quá tải và giảm tuổi thọ của máy.
Vệ sinh và thay lõi lọc định kỳ: Việc này giúp đảm bảo chất lượng nước đầu ra luôn tinh khiết, an toàn cho sức khỏe.
Không lấy nước liên tục quá nhiều trong thời gian ngắn: Điều này có thể khiến máy hoạt động quá tải và ảnh hưởng đến hiệu suất làm nóng/lạnh.
Tắt nguồn khi không sử dụng lâu ngày: Giúp tiết kiệm điện và kéo dài tuổi thọ máy.
Sửa Điện Lạnh Sài Gòn Limosa hy vọng rằng sơ đồ máy lọc nước nóng lạnh và những chia sẻ trên đã giúp bạn hiểu rõ hơn về cấu tạo cũng như nguyên lý hoạt động của máy lọc nước nóng lạnh. Nếu bạn cần tư vấn thêm về cách sử dụng, bảo trì hoặc sửa chữa thiết bị này, đừng ngần ngại liên hệ với chúng tôi qua HOTLINE 0589 030 884 – đội ngũ kỹ thuật viên luôn sẵn sàng hỗ trợ bạn một cách nhanh chóng, chuyên nghiệp và tận tâm.
