Máy lạnh 2 cục là một hệ thống làm lạnh hiệu quả với cấu tạo đơn giản nhưng nguyên lý hoạt động phức tạp. Trong bài viết sau, Sửa Điện Lạnh Sài Gòn Limosa sẽ chia sẻ đến bạn sơ đồ nguyên lý máy lạnh 2 cục cũng như cấu tạo và các chức năng chính.

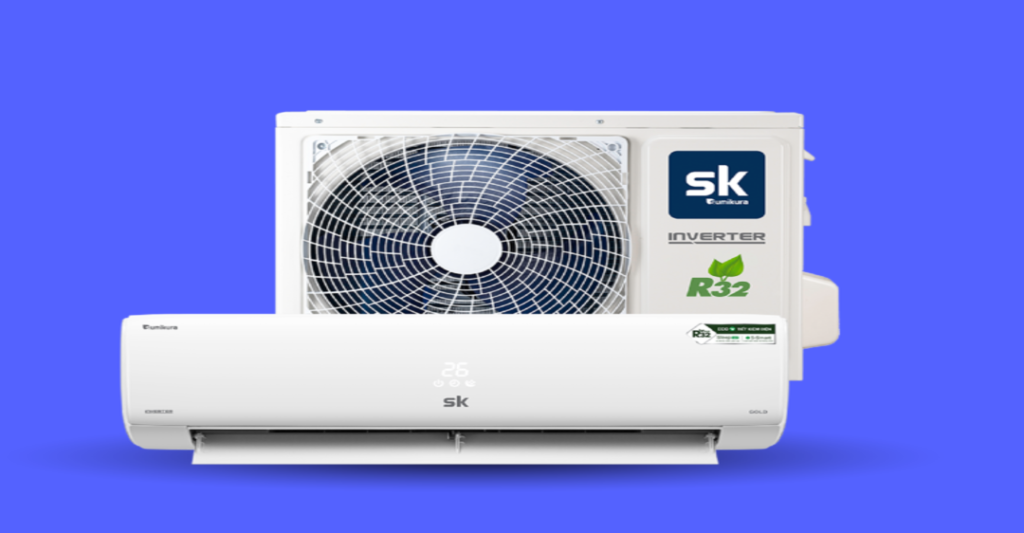

1. Máy lạnh 2 cục là gì? Lợi ích của máy lạnh 2 cục
Máy lạnh 2 cục còn được gọi là máy lạnh hai dàn. Đây là loại máy lạnh có hai bộ phận chính:
Dàn nóng (outdoor unit): Đặt ngoài trời để làm lạnh khí
Dàn lạnh (indoor unit): Nằm trong phòng, chịu trách nhiệm đưa không khí mát vào không gian sống.
Máy lạnh 2 cục có khả năng làm lạnh hiệu quả và tiết kiệm năng lượng. Với hệ thống phân chia dàn nóng và dàn lạnh, máy lạnh 2 cục có thể giảm thiểu tối đa sự tỏa nhiệt trong phòng, đồng thời tăng cường hiệu quả làm lạnh. Thêm vào đó, việc bố trí dàn nóng ngoài trời cũng giúp giảm tiếng ồn, tạo không gian yên tĩnh cho người sử dụng.
Ngoài ra, máy lạnh 2 cục còn dễ dàng bảo trì và sửa chữa hơn so với các loại máy lạnh khác. Dàn nóng được đặt ngoài trời có thể giúp giảm tải cho các công việc bảo trì hoặc kiểm tra kỹ thuật mà không làm gián đoạn sinh hoạt trong nhà.

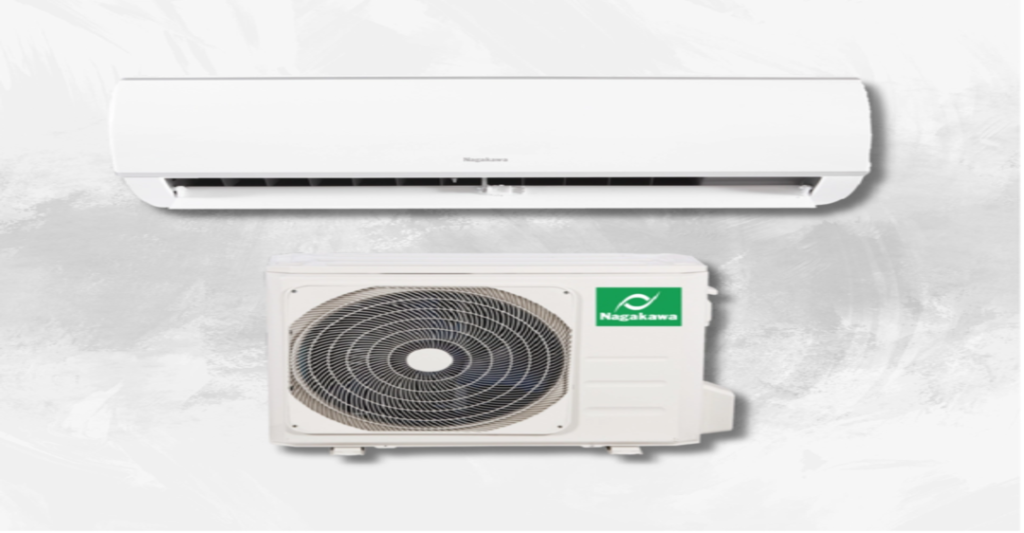

2. Cấu tạo và chức năng của các bộ phận trong máy lạnh 2 cục
Trước khi tìm hiểu sâu về sơ đồ nguyên lý máy lạnh 2 cục, chúng ta cùng xem cấu tạo và chức năng của các bộ phận trong loại máy lạnh này nhé. Máy lạnh 2 cục có cấu tạo đơn giản nhưng lại có nguyên lý hoạt động phức tạp, bao gồm các bộ phận chính sau:
2.1. Dàn nóng (Outdoor unit)
Dàn nóng của máy lạnh 2 cục là bộ phận đặt ngoài trời và đóng vai trò quan trọng trong quá trình làm lạnh. Dàn nóng bao gồm các thành phần chủ yếu như:
Compressor (máy nén): Là bộ phận quan trọng giúp nén khí gas lạnh từ dạng khí áp suất thấp thành khí áp suất cao và nhiệt độ cao. Compressor giúp đẩy khí gas qua các bộ phận còn lại để hoàn thành chu trình làm lạnh.
Quạt tản nhiệt: Quạt trong dàn nóng có chức năng làm mát cho gas nóng khi nó đi qua dàn trao đổi nhiệt, giúp khí gas trở thành dạng lỏng và giảm nhiệt độ.
2.2. Dàn lạnh (Indoor unit)
Dàn lạnh là bộ phận lắp đặt trong phòng, có nhiệm vụ làm mát không khí. Dàn lạnh gồm các bộ phận như:
Dàn trao đổi nhiệt (evaporator): Dàn trao đổi nhiệt có vai trò làm lạnh không khí trong phòng. Khi gas lạnh từ dàn nóng được chuyển tới dàn lạnh, nó sẽ bay hơi và hấp thụ nhiệt trong không khí.
Quạt gió: Quạt gió trong dàn lạnh giúp thổi không khí lạnh ra ngoài, giúp phân phối đều không khí mát trong không gian.
2.3. Van tiết lưu (Expansion valve)
Van tiết lưu là bộ phận điều chỉnh và kiểm soát lượng gas lạnh đi qua hệ thống. Đồng thời bộ phận này cũng có tác dụng giúp giảm áp suất cho gas khi chuyển từ dàn nóng sang dàn lạnh.
2.4. Ống dẫn gas lạnh
Hệ thống ống dẫn gas lạnh nối giữa dàn nóng và dàn lạnh. Bộ phận này có tác dụng truyền dẫn gas lạnh qua lại giữa các bộ phận trong suốt quá trình làm lạnh.

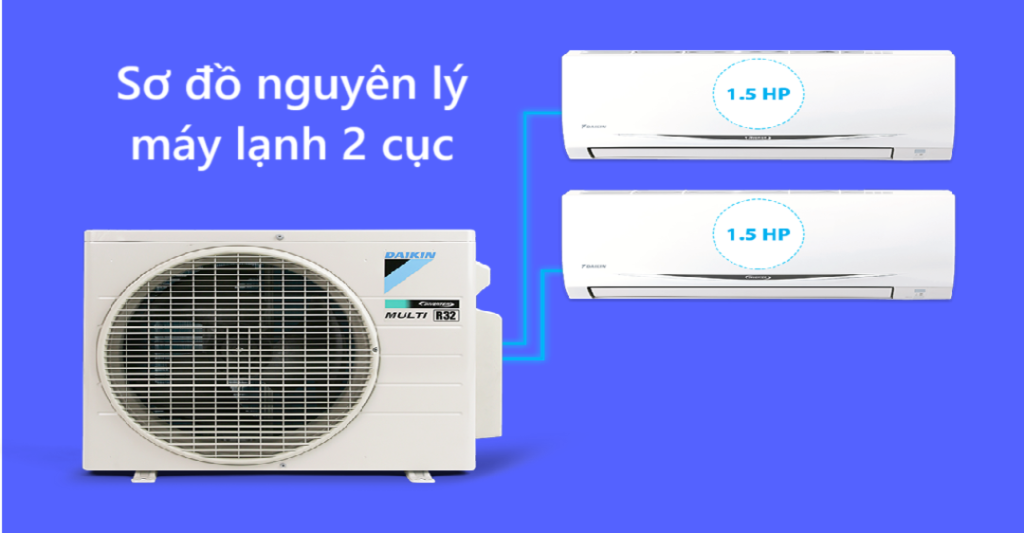

3. Sơ đồ nguyên lý máy lạnh 2 cục
Nguyên lý hoạt động của máy lạnh 2 cục có thể được mô tả trong một chu trình khép kín, nơi gas lạnh sẽ liên tục tuần hoàn qua các bộ phận trong hệ thống để làm lạnh không khí.
Dưới đây là sơ đồ nguyên lý cơ bản của máy lạnh 2 cục:
Bước 1: Nén khí gas lạnh
Khí gas lạnh ở trạng thái lỏng dưới áp suất thấp được hút vào máy nén trong dàn nóng. Tại đây, khí gas sẽ bị nén thành khí nóng với áp suất cao và nhiệt độ cao.
Bước 2: Làm lạnh khí gas
Khí gas nóng đi qua dàn trao đổi nhiệt của dàn nóng. Quạt tản nhiệt sẽ làm mát khí gas nóng này, giúp gas chuyển từ trạng thái khí nóng sang trạng thái lỏng ở áp suất cao.
Bước 3: Dẫn gas lạnh đến dàn lạnh
Gas lạnh đã được làm mát sẽ qua van tiết lưu và chuyển đến dàn lạnh, nơi khí gas sẽ tiếp tục làm lạnh không khí trong phòng.
Bước 4: Bay hơi và hấp thụ nhiệt
Tại dàn lạnh, khí gas lạnh chuyển từ dạng lỏng sang dạng khí dưới tác dụng của sự bay hơi. Khi này, gas sẽ hấp thụ nhiệt từ không khí trong phòng, làm giảm nhiệt độ của không gian. Quạt trong dàn lạnh sẽ thổi không khí mát ra ngoài, làm lạnh không khí xung quanh.
Bước 5: Chu trình lặp lại
Bước cuối cùng trong sơ đồ nguyên lý máy lạnh 2 cục là sau khi gas lạnh hấp thụ nhiệt và biến thành khí, nó sẽ quay lại dàn nóng để tiếp tục chu trình làm lạnh. Quá trình này lặp đi lặp lại liên tục, giúp duy trì nhiệt độ mát trong phòng.
Máy lạnh 2 cục ngày càng trở nên phổ biến trong đời sống hàng ngày. Với các phòng có diện tích rộng như phòng khách, phòng hội nghị hay văn phòng làm việc thì máy lạnh 2 cục là lựa chọn lý tưởng.
Như vậy có thể thấy sơ đồ nguyên lý máy lạnh 2 cục cũng chứng minh khả năng làm lạnh hiệu quả và tiết kiệm năng lượng. Từ đó giúp nâng cao tính ứng dụng rộng rãi trong các gia đình, văn phòng, cửa hàng, nhà hàng và các không gian thương mại lớn. Nếu bạn còn cần Sửa Điện Lạnh Sài Gòn Limosa tư vấn về các vấn đề khác, vui lòng liên hệ HOTLINE 0589 030 884.
Tôi là Võ Văn Hiếu - Giám đốc Kỹ thuật tại Sửa Điện Lạnh Sài Gòn Limosa, với hơn 10 năm kinh nghiệm trong lĩnh vực điện lạnh dân dụng và công nghiệp, tôi đã trực tiếp xử lý hàng nghìn trường hợp sự cố phức tạp liên quan đến máy lạnh, tủ lạnh, máy giặt… và luôn đặt tiêu chí kỹ thuật chuẩn – an toàn – hiệu quả lên hàng đầu. Tôi chia sẻ những kinh nghiệm thực tế này qua từng bài viết, giúp khách hàng có thêm kiến thức để sử dụng thiết bị điện lạnh đúng cách, tiết kiệm và bền bỉ hơn.
