Hướng Dẫn Đọc Sơ Đồ Đấu Dây Block Điều Hòa Dễ Hiểu Nhất

Hiểu rõ sơ đồ đấu dây block điều hòa là bước quan trọng để máy lạnh vận hành an toàn, bền bỉ. Chỉ cần một sai sót nhỏ khi đấu dây có thể gây chập cháy hoặc hỏng toàn bộ block, khiến bạn tốn kém hàng triệu đồng. Với kinh nghiệm thực tế, Sửa Điện Lạnh Sài Gòn Limosa mang đến hướng dẫn chi tiết, dễ hiểu, kèm lưu ý an toàn, giúp bạn nắm rõ nguyên lý hoạt động và xử lý kịp thời khi sự cố xảy ra.

TÓM TẮT NHANH

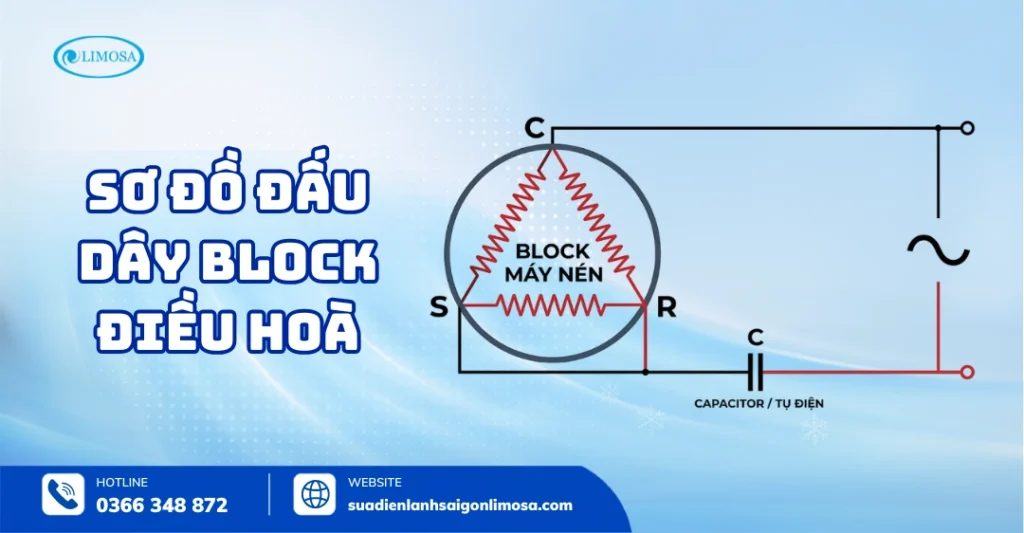

Sơ đồ đấu dây block điều hòa là bản vẽ kỹ thuật cách kết nối 3 chân C (Common), R (Run), S (Start) của block với nguồn điện, tụ điện và contactor để máy nén khởi động và vận hành đúng cách

Vì sao cần nắm rõ? Đấu sai chân S-R, thiếu tiếp đất hoặc dùng sai điện áp là những nguyên nhân phổ biến khiến block không khởi động, chạy rung lắc hoặc cháy máy nén

1. Giới thiệu về sơ đồ đấu dây block điều hòa

Block điều hòa là bộ phận quan trọng nhất của hệ thống làm lạnh, đảm nhiệm nén môi chất gas để duy trì khả năng làm mát. Việc đấu dây block điều hòa đúng sơ đồ là cực kỳ quan trọng, bởi chỉ cần một sai sót nhỏ có thể gây ra chập cháy, hao điện hoặc hư hỏng toàn bộ máy lạnh.

Tại Sửa Điện Lạnh Sài Gòn Limosa, chúng tôi sẽ giúp bạn nắm rõ cấu tạo và cách đọc sơ đồ đấu dây block điều hòa để hiểu cách hệ thống vận hành, đồng thời nhận biết khi nào cần gọi thợ chuyên nghiệp.

2. Cấu tạo sơ đồ block điều hòa

Block điều hòa (hay máy nén) là bộ phận trung tâm của hệ thống, bao gồm các bộ phận chính:

3. Chức năng các chân block điều hòa

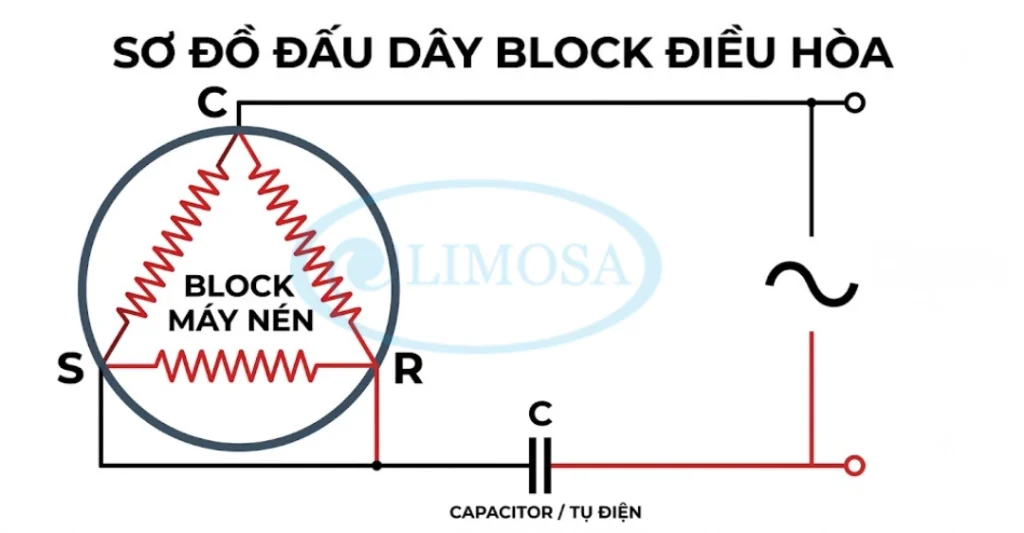

Sơ đồ đấu dây block điều hòa (hay còn gọi là sơ đồ đấu dây block máy lạnh) thường có 3 chân chính với ký hiệu chuẩn:

• Chân C (Common – Chung): Kết nối chung cho mạch điện, thường là điểm trung lập.
• Chân R (Run – Chạy): Kết nối với cuộn chạy chính, duy trì hoạt động liên tục.
• Chân S (Start – Đề/ Khởi động): Kết nối với cuộn khởi động, hỗ trợ block khởi động ban đầu.

Trong block inverter, các chân này có thể tích hợp thêm module điều khiển tần số để tiết kiệm điện.

4. Chuẩn bị trước khi đấu dây block điều hòa

Để đảm bảo quá trình đấu dây block điều hòa diễn ra an toàn và chính xác, việc chuẩn bị kỹ lưỡng là rất cần thiết. Dưới đây là các bước chuẩn bị chi tiết:

Bước 1 – Kiểm tra an toàn điện

• Ngắt nguồn điện: Tắt cầu dao tổng hoặc rút phích cắm để đảm bảo không có dòng điện chạy qua hệ thống.
• Xả tụ điện: Sử dụng tua vít cách điện hoặc đồng hồ vạn năng để xả điện dư trong tụ, tránh nguy cơ giật điện.
• Kiểm tra điện áp nguồn: Đo điện áp bằng đồng hồ vạn năng, đảm bảo đúng 220V (1 pha) hoặc 380V (3 pha) phù hợp với block.

Bước 2 – Chuẩn bị dụng cụ

• Dụng cụ cơ bản: Tua vít, kìm cắt, kìm bấm cos, băng keo cách điện.
• Đồng hồ vạn năng: Dùng để đo điện trở, xác định chân C, R, S và kiểm tra mạch hở/chập.
• Găng tay và kính bảo hộ: Bảo vệ cá nhân khi làm việc với điện và linh kiện kim loại.
• Sơ đồ kỹ thuật: Tìm sơ đồ đấu dây từ nhà sản xuất (thường dán trên dàn nóng hoặc trong sách hướng dẫn).

Bước 3 – Kiểm tra block và linh kiện

• Kiểm tra block: Quan sát block có dấu hiệu cháy, biến dạng hoặc rò rỉ dầu không. Nếu có, cần thay block mới.
• Kiểm tra tụ điện: Đo dung lượng tụ bằng đồng hồ, đảm bảo phù hợp với thông số block (thường 25-60 µF cho 1 pha).
• Kiểm tra dây và cos: Đảm bảo dây điện không bị hở, cos đấu dây chắc chắn, không gỉ sét.

Bước 4 – Xác định loại block

• Block 1 pha hay 3 pha: Xem thông số trên tem block (220V hoặc 380V).
• Inverter hay non-inverter: Inverter có module PCB, non-inverter dùng tụ khởi động. Điều này quyết định cách đấu dây.

Bước 5 – Chuẩn bị môi trường làm việc

• Ghi chú ký hiệu dây: Chuẩn bị bút và nhãn dán để đánh dấu dây, tránh nhầm lẫn khi tháo lắp.
• Không gian thoáng: Đảm bảo khu vực dàn nóng khô ráo, không gần nước hoặc hóa chất dễ cháy.
• Ánh sáng đầy đủ: Sử dụng đèn pin nếu làm việc trong điều kiện thiếu sáng.

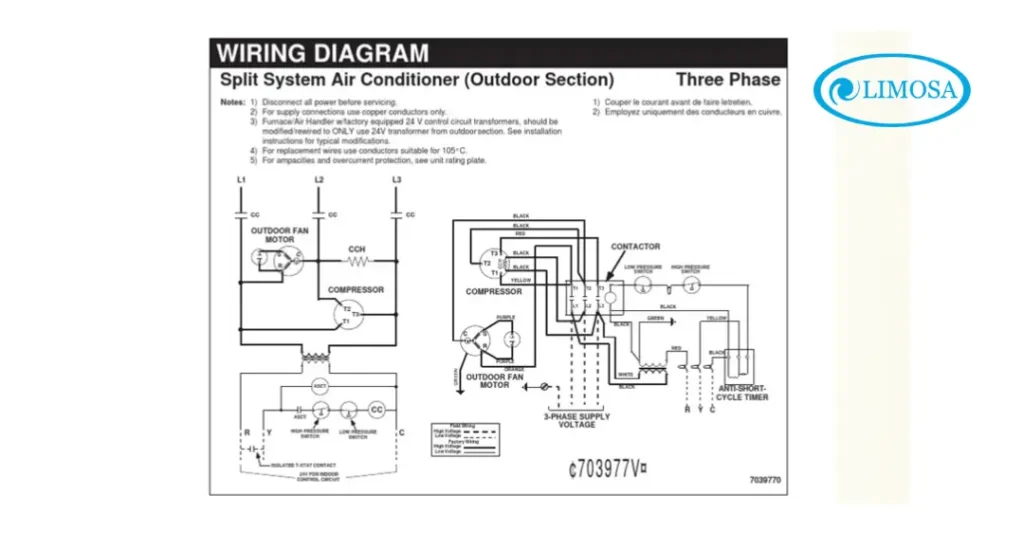

5. Sơ đồ đấu dây block điều hòa 1 pha

Sơ đồ đấu dây block điều hòa 1 pha phổ biến ở các dòng máy dân dụng (công suất dưới 2HP). Việc đấu nối đúng nguyên lý giúp máy nén khởi động mượt mà và hoạt động bền bỉ.

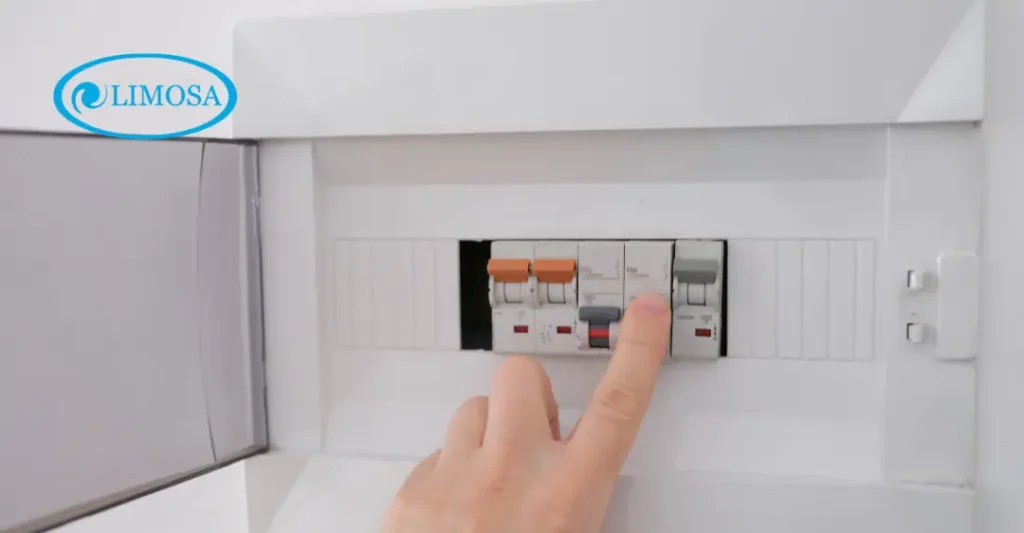

Bước 1: Ngắt nguồn điện tổng và chuẩn bị dụng cụ

Tắt hoàn toàn cầu dao (CB) cấp điện cho dàn nóng để đảm bảo an toàn tuyệt đối. Chuẩn bị đầy đủ các dụng cụ cần thiết bao gồm: kìm cắt/bấm cos, tua vít, đồng hồ vạn năng, băng dính cách điện và găng tay bảo hộ.

Bước 2: Mở hộp điện dàn nóng và xác định chân C, R, S

• Tháo nắp bảo vệ hộp điện trên dàn nóng để tiếp cận block. Tìm ký hiệu 3 chân C, R, S trên nắp nhựa che chân block.
• Trường hợp ký hiệu bị mờ, dùng đồng hồ vạn năng đo điện trở giữa các cặp chân: cặp có điện trở nhỏ nhất là C-R, cặp có điện trở lớn nhất là R-S, từ đó xác định chính xác chân C (Chung), R (Chạy) và S (Khởi động).

Bước 3: Đấu dây nguồn, rơle và tụ điện

• Kết nối dây trung tính (N) từ nguồn điện trực tiếp vào chân C của block.
• Kết nối dây pha nóng (L) từ rơle/contactor vào chân R của block.

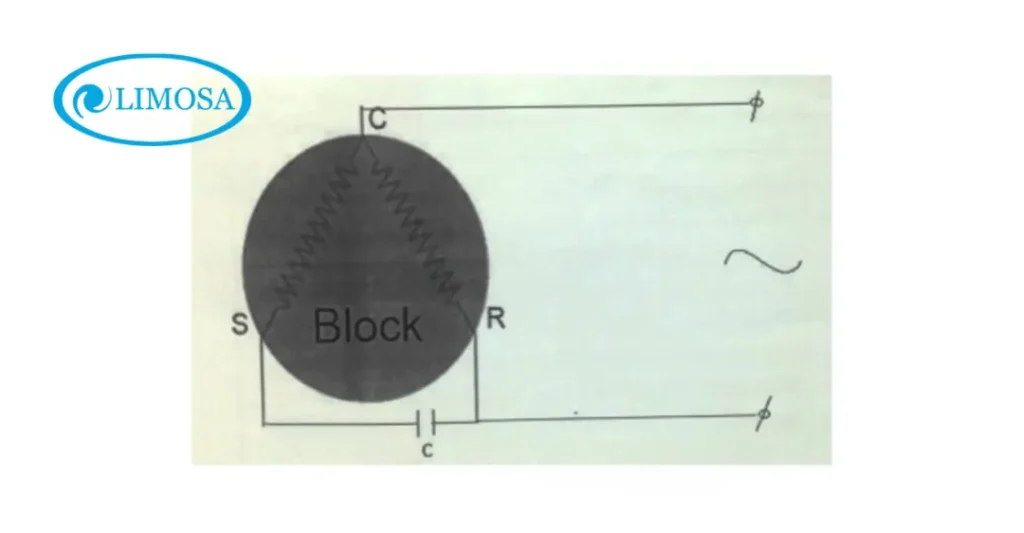

• Kết nối tụ điện vào giữa 2 chân R và S (chân S sẽ nhận dòng điện qua tụ để tạo lực khởi động cho máy nén).

Bước 4: Đấu dây tiếp địa chống rò điện

Sử dụng dây tiếp đất (màu xanh – vàng) bắt chặt vào vỏ kim loại của block hoặc khung dàn nóng để phòng ngừa nguy cơ giật điện khi có rò rỉ.

Bước 5: Kiểm tra an toàn và thông mạch

Dùng đồng hồ vạn năng ở chế độ đo thông mạch để kiểm tra toàn bộ điểm nối. Đảm bảo các giắc cắm cos đã siết chặt, dây dẫn không bị chạm chập vào nhau hoặc chạm vào vỏ kim loại.

Bước 6: Cấp điện và chạy thử nghiệm

• Bật lại nguồn điện tổng và cho điều hòa vận hành.
• Quan sát block khởi động ngay, tiếng máy nén chạy êm, không bị rung lắc bất thường và chỉ số dòng điện (đo bằng ampe kìm) đạt đúng mức định mức của nhà sản xuất.

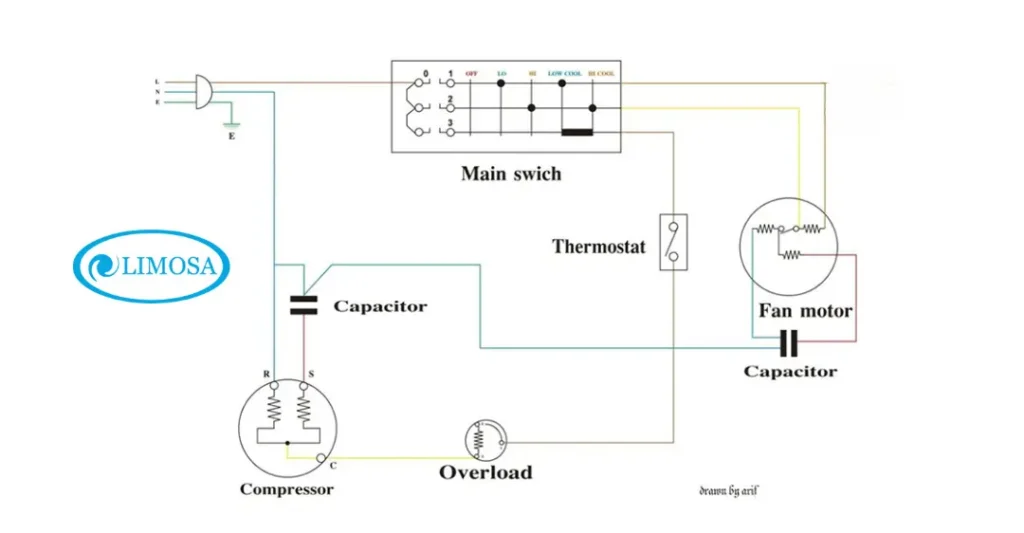

6. Sơ đồ đấu dây block điều hòa 3 pha

Dùng cho máy công suất lớn (trên 3HP), sơ đồ đấu dây block điều hòa 3 pha phức tạp hơn với 3 pha điện:

Bước 1: Ngắt nguồn 3 pha và kiểm tra an toàn

Tắt hoàn toàn cầu dao/Aptomat 3 pha (380V) cấp cho hệ thống dàn nóng. Dùng đồng hồ vạn năng hoặc bút thử điện cao áp để xác định không còn dòng điện trước khi tiến hành thao tác.

Bước 2: Mở hộp điện và xác định các cuộn dây U, V, W

Tháo nắp bảo vệ hộp đấu dây trên block. Block 3 pha sở hữu 3 cuộn dây có điện trở bằng nhau (ký hiệu U, V, W hoặc T1, T2, T3). Dùng đồng hồ vạn năng đo điện trở giữa từng cặp chân (U-V, V-W, W-U) để đảm bảo các cuộn dây cân bằng và không bị đứt hay chạm vỏ.

Bước 3: Đấu nối 3 pha điện qua Contactor và Rơle nhiệt

• Kết nối 3 dây pha (L1, L2, L3) từ nguồn 380V vào đầu vào của Contactor và Rơle bảo vệ quá tải.
• Đấu 3 dây đầu ra từ Rơle nhiệt trực tiếp vào 3 chân U, V, W của block máy nén.

Bước 4: Đấu dây tiếp địa (PE) bắt buộc

Bắt chặt dây tiếp địa chuyên dụng (xanh – vàng) vào vỏ kim loại của block hoặc khung dàn nóng. Việc này cực kỳ quan trọng đối với nguồn điện cao áp 380V để phòng ngừa rò rỉ điện gây nguy hiểm.

Bước 5: Kiểm tra thứ tự pha và chống đảo pha

Dùng đồng hồ đo thứ tự pha để kiểm tra độ cân bằng điện áp giữa các pha (mức lệch không quá 5%). Đảm bảo hệ thống đã lắp Rơle bảo vệ mất pha/đảo pha để tránh trường hợp block quay ngược gây hỏng máy nén.

Bước 6: Cấp điện và chạy thử nghiệm

Bật nguồn điện 3 pha, đóng Contactor để vận hành thử. Dùng ampe kìm đo dòng điện trên cả 3 pha xem có cân bằng không, đồng thời theo dõi tiếng máy nén chạy êm, không bị rung lắc hoặc phát ra tiếng động lạ.

7. Mã màu dây và cách xác định chân C, R, S

Mã màu dây điện được quy định theo tiêu chuẩn quốc tế IEC, giúp nhận diện chính xác chức năng của từng dây khi đấu nối block điều hòa. Việc hiểu rõ mã màu và cách xác định các chân C, R, S là yếu tố then chốt để tránh sai sót trong quá trình lắp đặt hoặc sửa chữa.

7.1. Mã màu dây chuẩn theo tiêu chuẩn IEC

• Trắng hoặc đen: Dây kết nối với chân C. Đây là dây trung tính, đóng vai trò làm điểm chung cho mạch điện, đảm bảo dòng điện được phân phối ổn định đến các cuộn dây trong block.
• Xanh: Dây kết nối với chân R. Dây này liên kết với cuộn dây chính, chịu trách nhiệm duy trì hoạt động liên tục của máy nén sau khi khởi động.
• Đỏ: Dây kết nối với chân S. Dây này kết nối với cuộn khởi động, hỗ trợ block điều hòa khởi động ban đầu bằng cách tạo lực quay mạnh lúc đầu.
• Xanh-vàng: Dây tiếp đất, được kết nối với vỏ block hoặc khung kim loại của dàn nóng để đảm bảo an toàn điện, tránh nguy cơ giật điện hoặc chập cháy.

Lưu ý: Một số hãng điều hòa có thể thay đổi mã màu, nên cần kiểm tra kỹ sơ đồ đi kèm máy hoặc tem kỹ thuật trên block.

7.2. Cách xác định chân C, R, S nếu không có ký hiệu

Trong trường hợp block không có ký hiệu rõ ràng hoặc sơ đồ bị mất, bạn có thể xác định các chân bằng đồng hồ vạn năng (chọn thang đo Ohm):

1. Đo điện trở giữa các cặp chân:
   • C-R: Điện trở nhỏ nhất (thường 3-5Ω), vì đây là cặp kết nối cuộn dây chính.
   • C-S: Điện trở trung bình (thường 5-10Ω), liên quan đến cuộn khởi động.
   • R-S: Điện trở lớn nhất (thường 10-15Ω), là tổng của C-R và C-S.
2. Quy tắc nhận diện:
   • Chân có điện trở nhỏ nhất khi đo với hai chân còn lại là chân C (Common).
   • Chân có điện trở lớn nhất khi đo với chân C là chân S (Start).
   • Chân còn lại là chân R (Run).
3. Kiểm tra thêm:
   • Nếu đồng hồ không lên kim khi đo giữa hai chân bất kỳ, có thể mạch bị hở hoặc block hỏng.
   • Ghi lại kết quả đo và dán nhãn cho từng chân để tránh nhầm lẫn khi đấu dây.

7.3. Mẹo thực tế xác định chân C, R, S

Để quá trình kiểm tra và thao tác đấu nối chân C, R, S diễn ra chính xác, nhanh chóng cũng như đảm bảo an toàn tuyệt đối cho thiết bị và người thực hiện, bạn nên áp dụng ngay một số mẹo thực tế dưới đây:

• Kiểm tra rò điện bằng bút thử điện: Dùng bút thử điện kiểm tra vỏ block và các đầu dây trước khi thao tác. Nếu bút thử sáng, cần tiến hành xả điện dư hoặc nối đất trước khi chạm tay vào.
• Chụp ảnh sơ đồ trước khi tháo: Dùng điện thoại chụp lại chính xác vị trí các dây cắm cũ trên block. Đây là tài liệu tham khảo nhanh nhất giúp bạn tránh cắm nhầm dây khi lắp lại.
• Đánh dấu màu dây rõ ràng: Sử dụng băng keo màu hoặc nhãn dán để đánh dấu từng đầu dây tương ứng với chân C, R, S ngay sau khi xác định. Mẹo này giúp tránh nhầm lẫn khi lắp đặt.
• Sử dụng đầu cos chất lượng cao: Ưu tiên dùng đầu cos bằng đồng, bấm chặt vào đầu dây để tránh lỏng lẻo gây mờ hồ quang, nóng dây hoặc chập cháy. Sau khi bấm, kéo nhẹ dây để kiểm tra độ chắc chắn.
• Đo thông mạch kiểm tra lại: Sau khi hoàn tất đấu nối, dùng đồng hồ vạn năng đo thông mạch giữa các chân cắm với vỏ máy. Đảm bảo không có hiện tượng dây bị rò rỉ hay chạm vỏ trước khi cấp nguồn.

Việc nắm rõ mã màu dây và cách xác định chân C, R, S không chỉ giúp đấu dây chính xác mà còn giảm thiểu nguy cơ hỏng block do sai kết nối, tiết kiệm chi phí sửa chữa.

8. Lưu ý an toàn & Cách khắc phục các lỗi thường gặp khi đấu dây

Việc nắm rõ các nguyên tắc an toàn kết hợp cùng khả năng nhận biết, xử lý sự cố kịp thời không chỉ giúp quá trình đấu nối diễn ra thuận lợi mà còn bảo vệ thiết bị tối đa, tránh rủi ro chập cháy hỏng hóc.

8.1. Các nguyên tắc an toàn quan trọng

• Ngắt nguồn & xả tụ: Tắt cầu dao tổng và dùng thiết bị xả điện dư trong tụ điện trước khi chạm vào dây dẫn để tránh điện giật.
• Trang bị đồ bảo hộ: Luôn đeo găng tay cách điện và kính bảo hộ nhằm ngăn ngừa nguy cơ phóng điện hoặc tia lửa điện bất ngờ.
• Giữ môi trường khô ráo: Không thao tác khi tay ướt hoặc làm việc ở khu vực ẩm ướt để tránh nguy cơ rò rỉ dòng điện.
• Kiểm tra chuẩn điện áp: Đảm bảo nguồn điện cấp đúng thông số thiết kế (220V cho máy 1 pha, 380V cho máy 3 pha) để tránh làm cháy cuộn dây block.
• Liên hệ thợ chuyên nghiệp: Nếu không tự tin về chuyên môn kỹ thuật, hãy gọi thợ điện lạnh để tránh các rủi ro hư hỏng tốn kém chi phí.

8.2. Xử lý các lỗi phổ biến khi đấu dây block

9. Câu hỏi thường gặp về sơ đồ đấu dây block điều hòa

1. Đấu nhầm chân C, R, S có làm cháy block ngay không?

Có, đấu nhầm chân R và S thường khiến block không khởi động được, còn nhầm chân C có thể gây chập mạch, cháy cuộn dây ngay khi cấp điện.

2. Không có sơ đồ đi kèm máy thì xác định chân block bằng cách nào?

Dùng đồng hồ vạn năng đo điện trở giữa 3 cặp chân: cặp có điện trở nhỏ nhất là C-R, cặp lớn nhất là R-S, từ đó suy ra chân còn lại là S.

3. Block điều hòa 1 pha và 3 pha đấu dây khác nhau thế nào?

Block 1 pha chỉ dùng 1 dây pha nóng qua tụ khởi động, còn block 3 pha đấu trực tiếp cả 3 pha R-S-T vào 3 chân, không bắt buộc dùng tụ.

4. Tự đấu dây block điều hòa tại nhà có an toàn không?

Nếu nắm chắc kỹ thuật và đã ngắt nguồn, xả tụ an toàn thì có thể tự làm với block 1 pha nhỏ; máy công suất lớn hoặc 3 pha nên nhờ thợ chuyên nghiệp.

Hy vọng với những chia sẻ chi tiết vừa rồi, bạn đã có thêm kiến thức hữu ích và tự tin hơn khi tìm hiểu về sơ đồ đấu dây block điều hòa. Nếu gặp khó khăn trong quá trình thực hiện, đừng ngần ngại liên hệ ngay với Sửa Điện Lạnh Sài Gòn Limosa qua HOTLINE 0366 348 872. Chúng tôi cam kết hỗ trợ kiểm tra, tư vấn và khắc phục mọi sự cố một cách chuyên nghiệp, an toàn và tiết kiệm chi phí nhất.
