Đọc Ký Hiệu Trên Block Tủ Lạnh Để Tránh Mua Nhầm Linh Kiện

Ký hiệu trên block tủ lạnh là tập hợp mã số kỹ thuật do hãng in trên máy nén, thể hiện công suất, loại gas, điện áp và dòng điện định mức. Nắm rõ các thông số này giúp người dùng sớm nhận diện tình trạng vận hành, tính lượng điện tiêu thụ và chọn đúng linh kiện thay thế tương thích. Bài viết dưới đây của Sửa Điện Lạnh Sài Gòn Limosa sẽ hướng dẫn chi tiết cách đọc thông số kỹ thuật chuẩn xác và an toàn.

TÓM TẮT NHANH

Ký hiệu trên block tủ lạnh là mã định danh kỹ thuật phản ánh công suất làm lạnh, môi chất nạp, điện áp danh định và dòng điện của máy nén.


Lý do cần đọc đúng: Giúp chọn đúng linh kiện tương thích, tránh nạp nhầm gas gây cháy nổ hoặc gắn sai công suất làm chập cháy mạng điện gia đình.

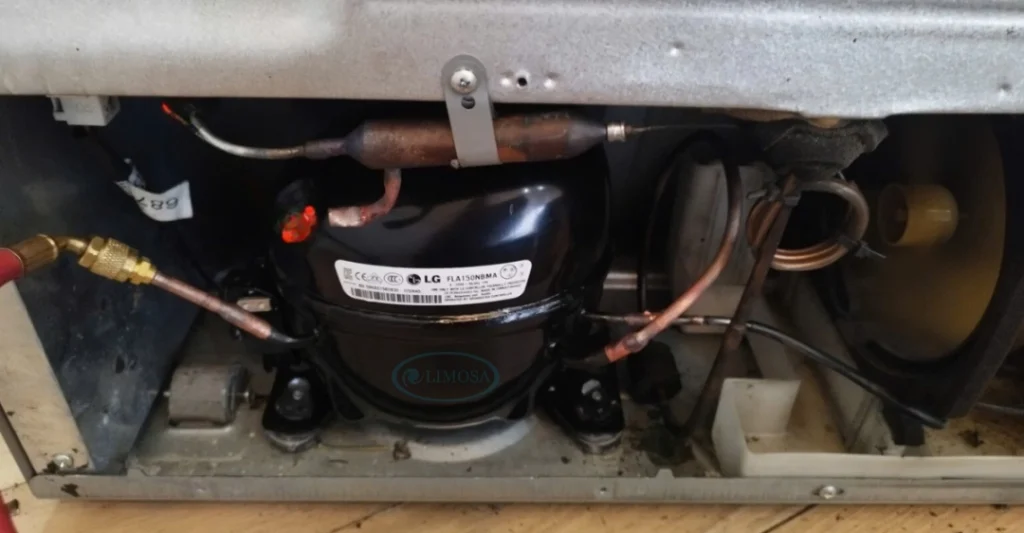

1. Vị trí tem và các ký hiệu trên block tủ lạnh

Tem chứa ký hiệu trên block tủ lạnh thường gắn trực tiếp tại vỏ kim loại khoang máy phía sau chân tủ hoặc dán bổ sung tại vách trong ngăn mát. Khu vực này giúp bảo vệ nhãn kỹ thuật tránh ẩm ướt và va chạm cơ học trong suốt vòng đời vận hành của tủ.

Quan sát chất lượng in ấn giúp phân biệt tem gốc của nhà máy với tem làm giả từ thợ trôi nổi:

• Tem gốc chính hãng: Mực in nhiệt sắc nét, không bong tróc khi tiếp xúc dầu máy, bề mặt nhãn phẳng phiu và mã model trùng khớp với hồ sơ kỹ thuật của hãng.
• Tem dán lại: Mép giấy xuất hiện vết keo thừa, nét chữ mờ nhạt hoặc thiếu các ký hiệu tiêu chuẩn an toàn điện bắt buộc.

2. Hướng dẫn cách đọc thông số block tủ lạnh chi tiết

Nắm vững cách đọc thông số block tủ lạnh giúp người dùng đánh giá đúng sức mạnh cơ khí và điện năng của máy nén trước khi sửa chữa. Từng dòng chữ số trên nhãn mang ý nghĩa kỹ thuật chuyên biệt như sau.

2.1. Giải mã từng chỉ số kỹ thuật cơ bản trên tem máy nén

Các thông số vận hành cốt lõi được sắp xếp theo quy chuẩn ngành điện lạnh quốc tế:

Lưu ý: Khi đánh giá năng lực làm lạnh, kỹ thuật viên cần xem xét thêm hệ số hiệu quả COP. Chỉ số này được tính bằng Công suất làm lạnh / Công suất tiêu thụ điện; COP càng lớn thì máy nén vận hành càng tiết kiệm điện.

2.2. Phân tích ví dụ thực tế trên block máy nén Panasonic

Ví dụ thực tế về mã máy nén Panasonic QB110C25CAX0 giúp người dùng hình dung rõ cách bóc tách chuỗi ký tự:

3. Phân biệt ký hiệu trên block tủ lạnh mono và block inverter

Công nghệ điều khiển máy nén chia làm hai nhóm chính với nguyên lý cấp nguồn hoàn toàn khác biệt. Nhận biết chính xác qua tem nhãn giúp thợ kỹ thuật tránh sự cố cấp nhầm điện áp gây chập linh kiện.

3.1. Đặc điểm nhận diện block mono truyền thống

Block mono duy trì tốc độ quay cố định và tự động ngắt khi khoang chứa đạt nhiệt độ yêu cầu:

• Tần số đơn lẻ: Tem chỉ thể hiện một con số tần số cố định như 50Hz hoặc 60Hz.
• Điện áp đồng nhất: Ghi rõ nguồn 220V xoay chiều và không có cảnh báo về bo vi mạch biến tần.
• Dòng khởi động LRA: Hiển thị trị số dòng ngắt mở rõ ràng để kỹ thuật viên chọn rơ-le đề phù hợp.

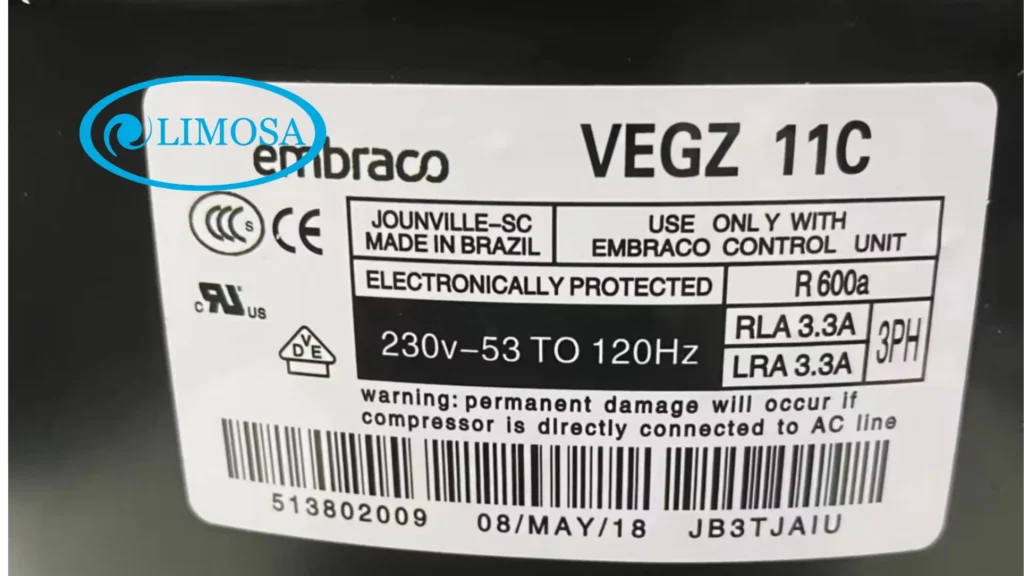

3.2. Đặc điểm nhận diện block inverter biến tần

Block inverter điều khiển vận tốc quay linh hoạt qua bo mạch vi xử lý điện tử:

• Dải tần số biến thiên: Thông số tần số dao động rộng từ 30Hz đến 150Hz hoặc 200Hz.
• Khuyến cáo bo mạch: Tem nhãn ghi rõ yêu cầu kết nối với bộ điều khiển biến tần chuyên dụng.
• Ký hiệu cảnh báo: Các dòng block sử dụng gas R600a luôn kèm biểu tượng tam giác ngọn lửa cảnh báo nguy cơ cháy nổ.

Cảnh báo an toàn điện áp inverter

Máy nén biến tần inverter dùng nguồn điện ba pha biến thiên từ bo mạch. Kỹ thuật viên khuyến cáo tuyệt đối không cắm trực tiếp điện lưới 220V vào chân cắm của block inverter vì sẽ làm cháy cuộn dây động cơ ngay lập tức.

4. Bảng thông số block tủ lạnh tra cứu theo dung tích

Khi tem máy nén bị mờ hoặc rách nhãn, người dùng có thể tham khảo bảng thông số block tủ lạnh chuẩn dưới đây để dự đoán dải công suất phù hợp theo dung tích chứa thực tế.

Người dùng có thể tìm hiểu thêm nguyên lý tính toán tại bài hướng dẫn cách tính công suất block tủ lạnh để chủ động theo dõi điện năng tiêu thụ.

5. Mẹo kiểm tra tình trạng máy nén dựa vào ký hiệu trên block tủ lạnh

Đối chiếu thông số kỹ thuật in trên nhãn với kết quả đo đạc thực tế giúp xác định chuẩn xác tình trạng cơ điện của máy nén:

• Đo cường độ dòng điện tải: Dùng ampe kìm kẹp dây nguồn lúc máy đang nén. Nếu dòng điện vượt quá 20% định mức RLA trên tem thì máy nén đang bị kẹt cơ hoặc om cuộn dây.
• Đo điện trở ba chân C – S – R: Chân Chung (C), chân Đề (S) và chân Chạy (R) phải thỏa mãn quy tắc: điện trở giữa R và S bằng tổng điện trở giữa C-R cộng C-S. Nếu kim đồng hồ không nhảy thì cuộn dây đã đứt.
• Đo kiểm tra chạm vỏ: Đo điện trở giữa từng chân cắm với vỏ kim loại của block. Giá trị điện trở phải đạt vô cực; nếu xuất hiện trở kháng thì máy nén đã bị rò điện nguy hiểm.

6. Quy trình 4 bước thay thế dựa vào ký hiệu trên block tủ lạnh

Khi máy nén bị hỏng cuộn dây hoặc lột dên cơ học, việc lựa chọn và thay mới cần bám sát các ký hiệu trên block tủ lạnh cũ theo trình tự sau:

• Bước 1 – Ghi chép thông số kỹ thuật: Ghi lại model, loại gas nạp, thể tích quét và điện áp danh định từ tem máy nén cũ.
• Bước 2 – Lựa chọn thiết bị tương đương: Mua máy nén mới có thông số HP, loại môi chất và công nghệ vận hành trùng khớp với block nguyên bản.
• Bước 3 – Xúc rửa và làm sạch hệ thống: Dùng khí nitơ áp suất cao thổi sạch dầu cặn bẩn đọng trong dàn nóng và dàn lạnh trước khi tiến hành hàn nối.
• Bước 4 – Hút chân không và nạp môi chất: Chạy máy hút chân không đạt ngưỡng tối thiểu 500 micron rồi nạp gas đúng khối lượng ghi trên tem phụ của tủ.

7. Câu hỏi thường gặp về ký hiệu trên block tủ lạnh

1. Không tìm thấy tem trên thân máy nén thì xử lý thế nào?

Bạn hãy kiểm tra tem phụ dán bên trong thành tủ lạnh để lấy mã model thiết bị, sau đó đối chiếu sơ đồ linh kiện từ hãng sản xuất.

2. Ký hiệu 1PH trên thân máy nén mang ý nghĩa gì?

Ký hiệu này biểu thị máy nén sử dụng nguồn điện xoay chiều một pha dân dụng 220V, phù hợp hoàn toàn với lưới điện gia đình tại Việt Nam.

3. Có thể thay block inverter cho tủ lạnh dùng block cơ không?

Không thể thay thế lẫn nhau vì hệ thống mạch điều khiển, tín hiệu kích pha và áp suất nạp của hai công nghệ này hoàn toàn khác biệt.

4. Khí gas R600a và R134a có thể nạp thay thế cho nhau không?

Tuyệt đối không được nạp lẫn vì mỗi môi chất sử dụng loại dầu bôi trơn riêng biệt, nếu pha trộn sẽ gây tắc ẩm và hỏng máy nén.

5. Thể tích quét displacement trên nhãn block cho biết điều gì?

Thông số này biểu thị dung tích xi lanh tính bằng cm khối, phản ánh khả năng bơm hút và lưu lượng môi chất lạnh trong mỗi chu kỳ nén.

Hiểu rõ ký hiệu trên block tủ lạnh giúp bạn chủ động nhận biết lỗi, kiểm soát dòng điện và lựa chọn linh kiện thay thế chuẩn xác. Đối với các thao tác đòi hỏi chuyên môn cao như xử lý rò rỉ gas hay đo thông mạch cuộn dây, việc nhờ kỹ thuật viên hỗ trợ là giải pháp an toàn. Hãy liên hệ ngay hotline của Sửa Điện Lạnh Sài Gòn Limosa để được sửa tủ lạnh và thay thế block tủ lạnh tận nhà nhanh chóng.
