Sơ Đồ Timer Tủ Lạnh Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Sơ đồ timer tủ lạnh đóng vai trò quan trọng trong việc điều khiển quá trình làm lạnh và xả tuyết, giúp tủ lạnh hoạt động ổn định. Khi timer gặp sự cố, tủ có thể không làm lạnh đúng cách hoặc bị đóng tuyết quá mức, ảnh hưởng đến hiệu suất sử dụng. Trong bài viết này, Sửa Điện Lạnh Sài Gòn Limosa sẽ cung cấp thông tin chi tiết về sơ đồ timer tủ lạnh và cách xử lý các lỗi thường gặp.

1. Sơ đồ timer tủ lạnh là gì?

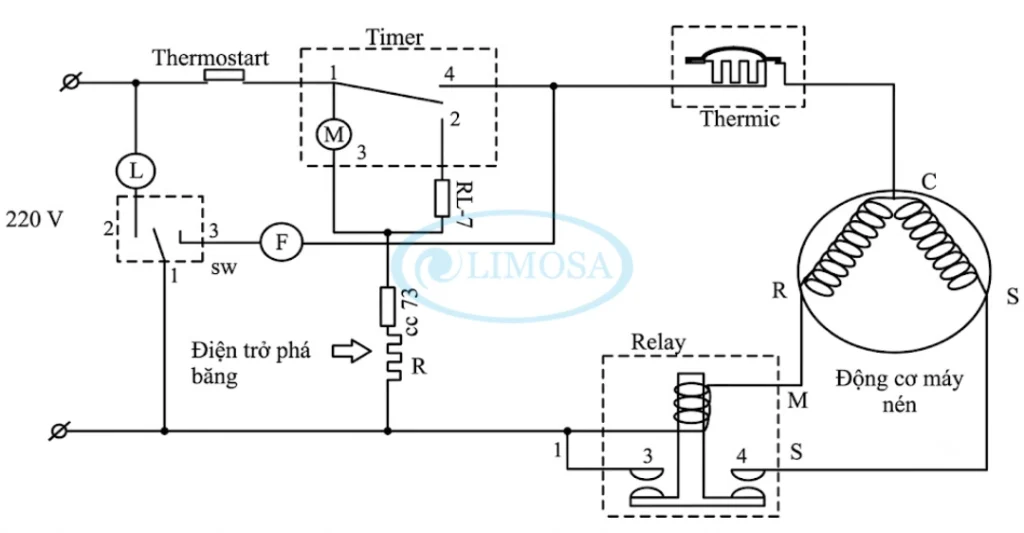

Sơ đồ timer tủ lạnh là bản vẽ mô tả cách các chân của timer đấu nối với nguồn điện, máy nén, điện trở xả đá và cảm biến nhiệt độ để điều khiển hai chế độ làm lạnh – xả đá.

Cụ thể hơn, sơ đồ timer tủ lạnh là bản vẽ thể hiện cách thức hoạt động và kết nối của bộ hẹn giờ (timer) trong hệ thống làm lạnh và xả tuyết của tủ lạnh. Timer tủ lạnh có nhiệm vụ điều khiển chu kỳ làm lạnh và chế độ xả tuyết, giúp tủ vận hành hiệu quả và duy trì nhiệt độ ổn định.

Trong sơ đồ này, timer thường được liên kết với các bộ phận quan trọng như block nén, quạt dàn lạnh, điện trở xả tuyết và cảm biến nhiệt độ. Khi đến thời điểm thích hợp, timer sẽ kích hoạt chế độ xả tuyết để làm tan băng tuyết tích tụ trên dàn lạnh, đảm bảo luồng không khí lưu thông tốt hơn.

2. Chức năng của timer tủ lạnh

Timer tủ lạnh giúp ngắt điện máy nén và cấp điện cho hệ thống xả đá, giúp loại bỏ lớp băng tuyết trên dàn lạnh, đảm bảo luồng khí lạnh lưu thông hiệu quả. Khi quá trình xả đá hoàn tất, timer sẽ cấp điện trở lại cho máy nén để tiếp tục chu kỳ làm lạnh.

Không có timer hoặc timer bị hỏng sẽ khiến tủ lạnh không xả đá đúng lúc, dẫn đến đóng tuyết dày trên dàn lạnh, làm giảm hiệu suất làm lạnh và tăng tiêu thụ điện. Vì vậy, timer là bộ phận không thể thiếu để tủ lạnh hoạt động hiệu quả.

Tùy theo thiết kế, timer sẽ kích hoạt xả đá sau 6, 8, 12 hoặc 24 giờ, trong đó 8 giờ/lần là chu kỳ phổ biến nhất. Nếu timer bị lỗi, tủ có thể xả đá quá lâu hoặc không xả đá, ảnh hưởng đến hiệu suất làm lạnh.

3. Cấu tạo và nguyên lý hoạt động của timer tủ lạnh

3.1. Cấu tạo timer tủ lạnh

Timer tủ lạnh được cấu tạo từ bốn bộ phận chính:

• Động cơ điện xoay chiều 1 pha: Hoạt động như một máy nén nhỏ, cung cấp năng lượng để vận hành hệ thống xả đá.
• Trục động cơ: Kết nối với bánh cam, truyền chuyển động quay.
• Bánh răng giảm tốc: Giúp giảm tốc độ quay của động cơ, đảm bảo timer quay một vòng trong khoảng 24 giờ.
• Bánh cam: Quay với tốc độ chậm, điều khiển đóng/mở các tiếp điểm điện theo chu kỳ làm lạnh và xả đá.

Vị trí của timer thường nằm ở mặt sau tủ lạnh, gần máy nén hoặc trong ngăn rau quả tùy theo thiết kế của từng loại tủ lạnh.

3.2. Nguyên lý hoạt động của timer xả đá tủ lạnh

Khi tủ lạnh được cấp điện, timer xả đá bắt đầu vận hành theo chu kỳ sau. Để dễ hình dung, có thể hiểu đơn giản là timer luân phiên mở khóa dòng điện cho hai nhóm thiết bị khác nhau tại từng thời điểm:

4. Sơ đồ chân timer tủ lạnh – cách đọc và phân biệt các loại

Phần quan trọng nhất khi đọc sơ đồ timer tủ lạnh là xác định đúng chức năng từng chân. Timer phổ biến nhất hiện nay là loại 4 chân, được ký hiệu bằng số (1, 2, 3, 4) hoặc chữ (L, C, D, N) tùy nhà sản xuất, cụ thể như sau:

Ngoài bốn chân trên, sơ đồ còn thể hiện timer liên kết với rơ-le nhiệt và cảm biến nhiệt độ – hai bộ phận phối hợp để ngắt điện trở đúng lúc khi dàn bay hơi đã đủ nóng, tránh làm hỏng dàn lạnh do xả đá quá lâu.

5. Phân biệt các loại timer tủ lạnh phổ biến

Để tránh mua nhầm hoặc đấu nối sai khiến timer không hoạt động, bạn cần lưu ý hai điểm quan trọng sau:

Phân biệt theo số chân

Phân biệt theo kiểu cấp nguồn cho Motor Timer

Lưu ý: Nếu lắp nhầm timer loại 1-4 vào hệ thống mạch 1-3, motor timer sẽ không thể quay. Hậu quả là tủ lạnh chỉ chạy chế độ làm lạnh liên tục mà không bao giờ chuyển sang xả đá, gây ra hiện tượng bó đá dày đặc trên dàn lạnh.

5. Timer cơ và bo mạch điện tử xả đá – Loại nào đang dùng trên tủ nhà bạn?

Không phải tủ lạnh nào cũng dùng timer cơ dạng bánh cam như mô tả ở trên. Trên các dòng tủ lạnh Inverter đời mới, timer cơ khí thường được thay thế bằng bo mạch điện tử, đảm nhận cùng chức năng chuyển đổi giữa chế độ làm lạnh và xả đá nhưng hoạt động theo tín hiệu cảm biến thay vì cơ cấu bánh răng quay.

• Timer cơ: Cấu tạo đơn giản, dễ kiểm tra bằng đồng hồ đo điện trở, chi phí thay thế thấp; nhược điểm là chu kỳ xả đá cố định, không tự điều chỉnh theo lượng tuyết thực tế bám trên dàn lạnh.
• Bo mạch điện tử: Xả đá theo tín hiệu cảm biến nên thường tiết kiệm điện hơn; nhược điểm là chi phí sửa chữa cao hơn và cần thiết bị chuyên dụng để chẩn đoán lỗi chính xác.

Nếu tủ lạnh nhà bạn không tìm thấy timer dạng hộp tròn ở sau lưng hay trong ngăn rau quả, nhiều khả năng thiết bị đang dùng bo mạch điện tử thay vì timer cơ – đây là điều bình thường ở các dòng tủ sản xuất từ khoảng 2018 trở lại đây.

6. Cách kiểm tra timer tủ lạnh

Sau khi đã biết sơ đồ timer tủ lạnh, bạn có thể thực hiện kiểm tra bằng các bước sau:

Bước 1: Kiểm tra điện trở cuộn dây

• Dùng đồng hồ đo điện trở (thang đo x1) để kiểm tra giữa hai chân cuộn dây (chân 1 và 3).
• Nếu kim đồng hồ di chuyển đến khoảng giữa, timer vẫn hoạt động bình thường.
• Nếu kim không nhúc nhích hoặc lệch hẳn sang phải, có thể timer đã bị hỏng.

Bước 2: Kiểm tra tiếp điểm cấp nguồn hệ thống xả đá

• Xoay trục timer cho đến khi nghe thấy hai tiếng tách nhẹ báo hiệu timer vừa chuyển tiếp điểm.
• Dùng đồng hồ đo điện trở giữa chân 3 và 2 để kiểm tra hệ thống xả đá.
• Nếu điện trở hiển thị vài Ohm, timer vẫn còn hoạt động.

Bước 3: Kiểm tra tiếp điểm cấp nguồn cho máy nén

• Tiếp tục xoay trục timer đến khi nghe tiếng tách báo hiệu lần thứ hai.
• Đo điện trở giữa chân 3 và 4 để xác định timer có cấp nguồn đúng cho máy nén hay không.

7. Lưu ý khi sử dụng và bảo dưỡng timer tủ lạnh

Để timer hoạt động bền bỉ và hiệu quả, bạn nên:

• Vệ sinh định kỳ khu vực chứa timer để tránh bụi bẩn làm kẹt cơ cấu – đây cũng là một phần trong quy trình vệ sinh tủ lạnh định kỳ mà kỹ thuật viên thường thực hiện.
• Tránh va đập mạnh hoặc tác động cơ học lên timer.
• Không tự ý tháo lắp hoặc sửa chữa timer nếu không có chuyên môn.
• Khi có dấu hiệu hỏng, nên liên hệ dịch vụ sửa tủ lạnh uy tín để kiểm tra và thay thế.

Mẹo: Timer sử dụng liên tục 5-7 năm thường bắt đầu phát ra tiếng kêu lạch cạch nhẹ trước khi hỏng hẳn. Đây là dấu hiệu bạn nên chủ động kiểm tra sớm, thay vì đợi đến khi tủ ngừng xả đá hoàn toàn mới xử lý.

8. Câu hỏi thường gặp về sơ đồ timer tủ lạnh

1. Timer tủ lạnh có chức năng gì?

Timer điều khiển chu trình làm lạnh và xả đá tự động, giúp tủ lạnh hoạt động ổn định và tiết kiệm điện.

2. Làm sao biết timer tủ lạnh bị hỏng?

Tủ lạnh không xả đá hoặc đóng đá quá nhiều, máy nén không ngắt đúng chu kỳ, hoặc có mùi khét, tiếng kêu lạ từ timer.

3. Có thể tự sửa timer tủ lạnh tại nhà không?

Bạn có thể tự kiểm tra cơ bản bằng đồng hồ đo điện trở, nhưng việc tháo lắp hoặc thay thế timer nên nhờ kỹ thuật viên có chuyên môn để tránh đấu sai chân, gây chập cháy.

4. Timer tủ lạnh nằm ở đâu?

Thông thường timer nằm ở mặt sau tủ lạnh, trong hộp điện gần máy nén; một số dòng máy khác lại đặt timer bên trong ngăn rau quả tùy theo thiết kế của nhà sản xuất.

5. Chu kỳ xả đá của timer là bao lâu?

Chu kỳ xả đá thường kéo dài 6, 8, 12 hoặc 24 giờ tùy thiết kế của từng dòng timer, trong đó mốc 8 giờ mỗi lần được nhiều nhà sản xuất áp dụng phổ biến nhất.

6. Timer tủ lạnh giá bao nhiêu?

Giá timer tủ lạnh thay mới dao động khoảng 400.000 – 500.000 đồng tùy dòng máy, chưa gồm công thợ; mức giá còn thay đổi theo thương hiệu và tình trạng thực tế của tủ.

7. Timer 3 chân và 4 chân khác nhau thế nào?

Timer 4 chân tách riêng chân nguồn, chân block, chân điện trở và chân chung; còn timer 3 chân dùng chung một chân cho cả vai trò nguồn và chân chung, cần đấu đúng sơ đồ để tránh hỏng thiết bị.

Khi đã nắm vững sơ đồ và cách đọc chân timer tủ lạnh, bạn có thể chủ động chẩn đoán chính xác nguyên nhân hỏng hóc, tránh lãng phí chi phí thay nhầm linh kiện. Nếu tủ lạnh gặp sự cố timer hoặc bất kỳ hỏng hóc nào khác, hãy liên hệ ngay HOTLINE 0366 348 872 của Sửa Điện Lạnh Sài Gòn Limosa để được hỗ trợ kiểm tra, sửa chữa tủ lạnh tận nơi nhanh chóng và an toàn.
